壓力傳感器_壓阻式壓力傳感器_壓力變送器調零步驟
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-10-22
壓力傳感器（壓力變送器）采用高性價比的感壓芯片，配合先進的電路處理和溫度補償技術，將壓力變化轉化為線性的電流或電壓信號。壓阻式壓力傳感器產品體積小巧，易于安裝，采用不銹鋼外殼隔離防腐，適用于測量與接觸部分材質相兼容的氣體和液體等介質，它可以用來測量表壓、負壓和絕壓。

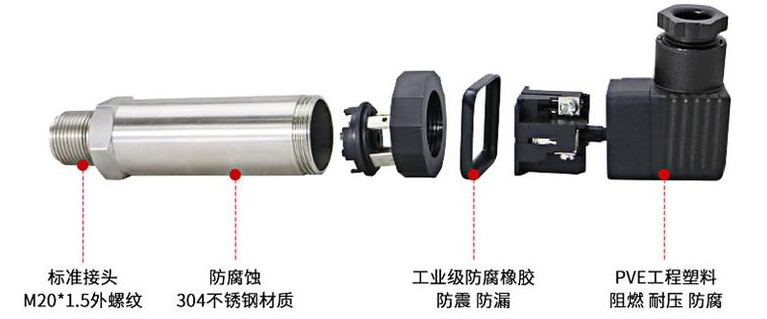

1 結構材料
外殼：不銹鋼1Cr18Ni9Ti
密封圈：氟橡膠
傳感器殼體：不銹鋼1Cr18Ni9Ti
接插件外殼：塑料
波紋膜片：不銹鋼316L
電纜： φ7.5mm聚Z乙烯專用電纜
1.2 產品參數
壓力傳感器量程： -0.1MPa...100MPa
過壓：1.5倍滿量程壓力或110MPa(取最小值)
壓力類型：表8或絕壓或密封表壓型
壓力連接：M20x1.5外螺紋帶水線密封
精度：土0.5%FS
長期穩定性：+0.3%FS/年(最大值)
零點溫度系數： +0.1%FS/°C(≤100kPa) ; +0.05%FS/C( > 100kPa)
●滿度溫度系數： +0.1%FS/°C(≤100kPa) ; +0.05%FS/"C(> 100kPa)
補償溫度：0°C~ 50°C
●工作溫度：-30°C ~ 80°C，-10°C~ 60°C (本安型)、-20°C~ 60°C(隔爆型)
1.3 壓力變送器故障調試步驟：
1：查看變送器的電源是否接反了，電源正負極是不是接正確了。
2：測量變送器的供電電源，是否有24V直流電壓;必須保證供給壓力傳感器的電源電壓≥12V(即變送器電源輸入端電壓≥12V)。如果沒有電源則應檢查回路是否斷線、檢測儀表是否選取錯誤(輸入阻抗應≤250Ω)等等。
3：如果壓力變送器是帶表頭的，需要檢查表頭是否損壞(可以先將表頭的兩根線短路，如果短路后正常，則說明是表頭損壞)，如果是表頭損壞，則需另換表頭。
4：如果是差壓壓力變送器出現問題，可將電流表串入24V電源回路中，檢查電流是否正常。如果正常則說明變送器正常，此時應檢查回路中其他儀表是否正常。
5：電源是否接在變送器電源輸入端，把電源線接在電源接線端口上。
1.4 壓力變送器調零步驟
擰下保護蓋，即可看到調零和滿程電阻器，外接標準電源及電流表（0.2極以上）即可調整，步驟如下：
◆在變送器沒有液體的情況下，調節零點電阻器，使之輸出電流4mA，
◆防腐抗堵投入式液位變送器加液到滿量程，調節滿程電阻器，使之輸出電流20mA，
◆反復以上步驟兩三次，直到信號正常。
◆調節完畢，擰緊保護蓋。
