電磁流量計是一種測量導電流體體積流量的感應式儀表。本公司YLCDL型插入式流量計電磁是在管道式電磁流量計的基礎上發展起來的一種新型流體流量儀表。它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在大管道上安裝困難、費用大等缺陷，根據尼庫拉磁（NIKURADS）原理，用電磁方法通過測量流體的平均流速，從而獲得流體的體積流量。特別是采用了帶壓開孔，帶壓安裝技術后，插入式電磁液體流量計可在不停車（水）的情況下安裝，也可在鑄鐵管、水泥管、PE管上安裝。插入式電磁流量計的研制成功，為流體流量的檢測提供了一種新的手段。

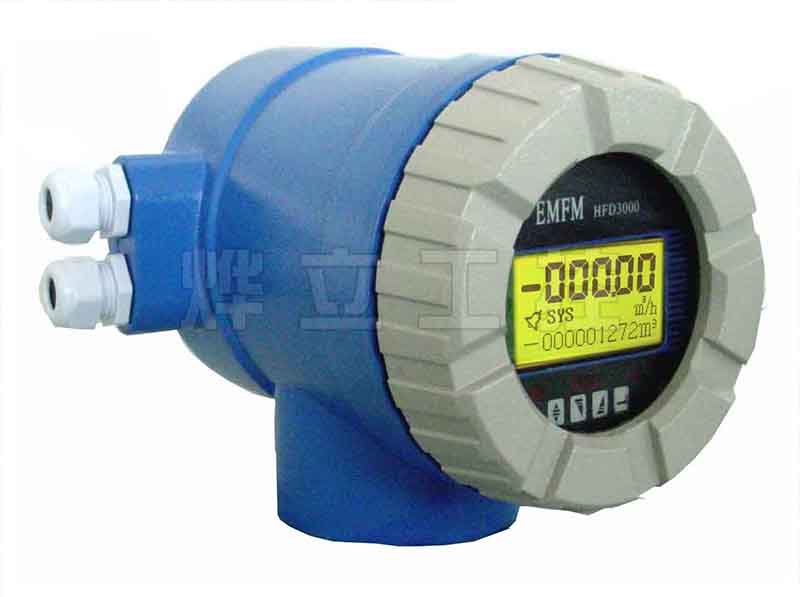

電磁流量計表頭

電磁流量計安裝要求
（1）傳感器的安裝方式：傳感器安裝方式分兩類四種形式，即①與轉換器一體式；②與轉換器分體式；③潛水式；④帶壓拆裝式。
（2）傳感器安裝位置的選擇：傳感器可以安裝在被測量管道上的任何位置，管道內必須完全充滿介質，傳感器可安裝在水平、傾斜、垂直的管道上。如果安裝在水平管道上，應盡可能按圖（12）所示的那樣安裝，這種安裝方法保證了電極總會浸在流體中，任何氣泡將升到頂部。因而不會使電極間絕緣。如用于易有沉淀物產生的液體時，也不能將傳感器裝于水平管道的底部，以防止沉淀物覆蓋電極。
定位時，應保證傳感器安裝在充滿介質的管道上，在半滿的管道上總有產生漩流的可能。在閥門、彎頭，三通接頭后面直接安裝也同樣存在不妥，因為它們是產生漩流的根源。因此在傳感器前最少要有5D，傳感器后最少要有2D的直管段。這樣即可避免渦漩流，也可提高測量精度。
（3）傳感器的安裝方法及尺寸：傳感器的安裝方法分?jǐn)嗔鳎ㄍＫ┌惭b和帶壓安裝兩種。
對于斷流安裝的傳感器，固定方法采用法蘭連接方式。如下圖所示，首先根據管道內徑d_內和壁厚S計算出管道上連接短接的長度A，在管道允許斷流（停水）的情況下，在管道上開孔。探頭外徑為Φ40的短接管內徑為Φ50，法蘭按相應的國標配置。在管道上開孔后，將帶法蘭的短接焊到管道的開孔處，焊接時先定位后焊接，定位時要把握的要點為：
①探頭上的流向標志與實際一致；
②法蘭面與管道中心線平行，并且法蘭上前后兩螺孔的中心連線與管道中心線吻合，以確保傳感器探頭方向與流體方向相垂直；
③探頭插入管道內的深度為管道內徑的10%。短接管的插入，盡量不要超過被測管道內壁，保證管道內外光滑。

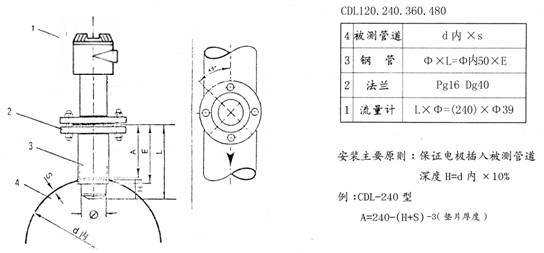

電磁流量計安裝方法及尺寸

對于生產裝置不允許斷流的情況下，選用YLCDL-480型、360型、600型電磁流量計可進行帶壓開孔和安裝。首先，直接把短接基座焊接到測量管道的安裝位置上，再安裝上根部球閥，然后用本廠提供的專用管道開孔機進行帶壓開孔，孔開好后，關閉球閥，流體不會外溢，然后連接上廠家提供專用配套短接和密封件，再安裝上傳感器。（帶壓安裝不影響正常的生產），具體尺寸及材料規格型號見下圖

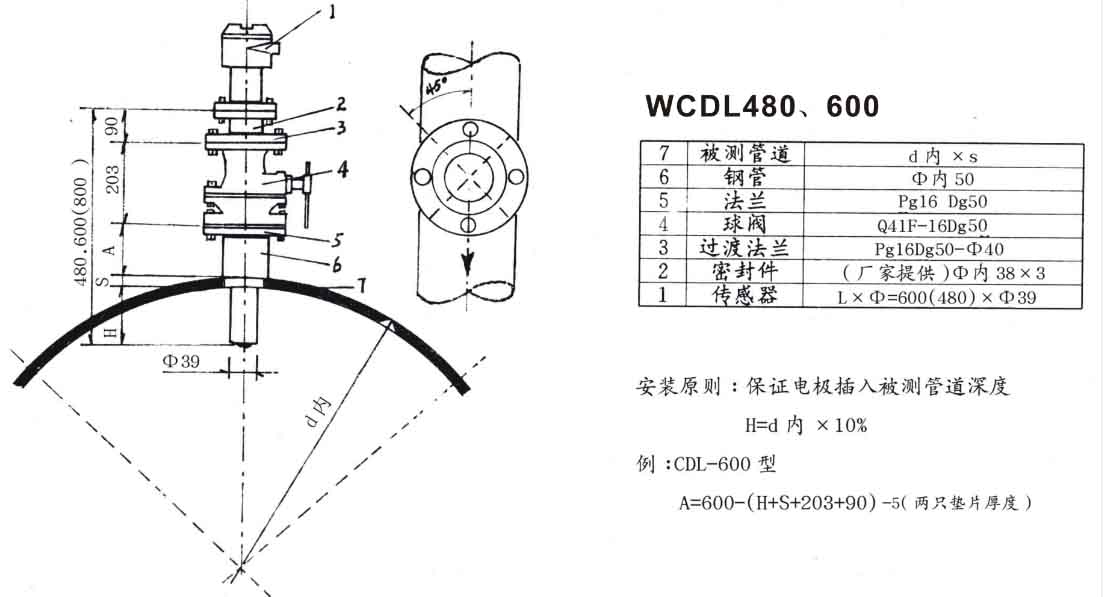

電磁流量計尺寸及材料規格

（4）傳感器的接地
電磁流量計檢測電極拾取的流量信號在µV級，所以外來干擾對它的影響很大。因此，良好的接地效果很大程度上決定著流量計的測量精度。被測的流體本身作為電解質導電體，必須排除其它不相關的電磁干擾。通常流量計是安裝在金屬管道上，管道一定要連接傳感器的PE接頭（出廠時已連接好），而PE接頭應和良好的地線連接。
注意：要單獨一點接地，其他的電氣設備不應連接到同一根接地線上，接地電阻要小與10歐姆。對于接地裝置一般采用2-3根Φ50的鋼管或45×45×4鍍鋅角鋼，埋設深度為2.5m，并且最好埋置在潮濕的土壤上。
