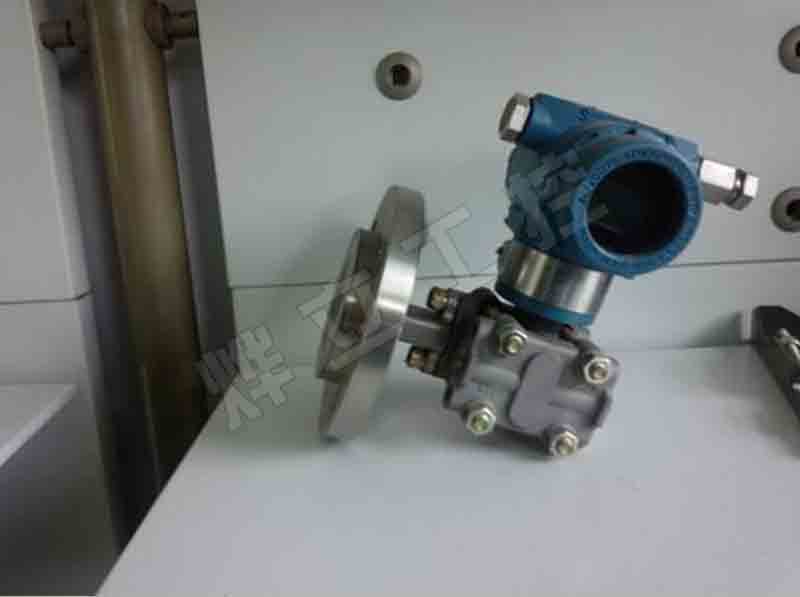

智能單法蘭液位變送器主要技術指標：
| 測量范圍 | 4.0Kpa-10.0MPa |
| 量程比 | 50: 1 |
| 電源 | 10.5V~45V d.c. (本安型安全柵電源≤30Vd.c.) |
| 輸出 | 4mA~20mA d.c.和HART通信 |
| 環境溫度 | -40℃~85℃ |
| 介質溫度 | -40℃~100℃（充硅油） |
| 精度 | ≤（0.0029r+0.071）﹪ |
| 溫度漂移 |
≤（0.08r+0.1）﹪(-10℃~60℃) ≤(0.1+0.15) ﹪/10℃(-40℃~-10℃;60-85℃) |
| 長期漂移 | ≤0.15r﹪/5年 |
| 外殼防護等級 | IP67 |
| 防爆等級 | EX iaⅡCT6或EX dⅡCT6 |
| 防腐 | 根據不同的介質選擇相應的測量部材質 |
|
WMB3351 |
單法蘭液位變送器（非常大工作壓力2.5MPa） |
|||||||||||||
|
|
4 |
0-4～40KPa |
||||||||||||
|
5 |
0-40～250KPa |
|||||||||||||
|
6 |
0-0.16～1.0MPa |
|||||||||||||
|
|
代碼 |
輸出 |
||||||||||||
|
N |
普通模擬型：（輸出：4～20mA） |
|||||||||||||
|
G |
常規智能型：（輸出：4～20mA） |
|||||||||||||
|
S |
標準智能型：（輸出：4～20mA帶HART總線協議） |
|||||||||||||
|
Z |
數字化智能型：（輸出：4～20mA全數字化傳感器,自帶通訊鍵盤） |
|||||||||||||
|
|
代碼 |
公稱直徑尺寸（mm） |
插入筒長度（mm） |
高壓側隔膜片材料 |
||||||||||
|
A0 |
80 |
平 |
316LSST |
|||||||||||
|
A2 |
80 |
50 |
316LSST |
|||||||||||
|
A4 |
80 |
100 |
316LSST |
|||||||||||
|
A6 |
80 |
150 |
316LSST |
|||||||||||
|
B0 |
100 |
平 |
316LSST |
|||||||||||
|
B2 |
100 |
50 |
316LSST |
|||||||||||
|
B4 |
100 |
100 |
316LSST |
|||||||||||
|
B6 |
100 |
150 |
316LSST |
|||||||||||
|
C0 |
80 |
80 |
哈氏C-276 |
|||||||||||
|
C2 |
80 |
50 |
哈氏C-276 |
|||||||||||
|
C4 |
80 |
100 |
哈氏C-276 |
|||||||||||
|
C6 |
80 |
150 |
哈氏C-276 |
|||||||||||
|
D0 |
100 |
平 |
哈氏C-276 |
|||||||||||
|
D2 |
100 |
50 |
哈氏C-276 |
|||||||||||
|
D4 |
100 |
100 |
哈氏C-276 |
|||||||||||
|
D6 |
100 |
150 |
哈氏C-276 |
|||||||||||
|
E0 |
80 |
平 |
鉭 |
|||||||||||
|
F0 |
100 |
平 |
鉭 |
|||||||||||
|
|
代碼 |
安裝法蘭 |
||||||||||||
|
A |
3〞150lb |
碳鋼鍍鋅 |
||||||||||||
|
B |
4〞150lb |
碳鋼鍍鋅 |
||||||||||||
|
C |
3〞300lb |
碳鋼鍍鋅 |
||||||||||||
|
D |
4〞300lb |
碳鋼鍍鋅 |
||||||||||||
|
|
代碼 |
結 構 材 料 |
||||||||||||
|
法蘭和接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|||||||||||
|
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
||||||||||
|
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
硅油 |
||||||||||
|
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
硅油 |
||||||||||
|
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
硅油 |
||||||||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
硅油 |
||||||||||
|
35 |
哈氏合金C |
哈氏合金C |
鉭 |
硅油 |
||||||||||
|
|
代碼 |
選項 |
||||||||||||
|
M1 |
0-100%線性指示表 |
|||||||||||||
|
M2 |
LED數字顯示表 |
|||||||||||||
|
M3 |
LCD顯示器 |
|||||||||||||
|
C0 |
1/2-14NPT錐管內螺紋接頭 |
|||||||||||||
|
C1 |
1/2-14NPT引壓接頭后部焊接引壓管Ф14 |
|||||||||||||
|
C2 |
丁字形螺紋接頭M20×1.5 |
|||||||||||||
|
d |
隔爆型dⅡBT4 |
|||||||||||||
|
i |
本安型iaⅡCT |
|||||||||||||
