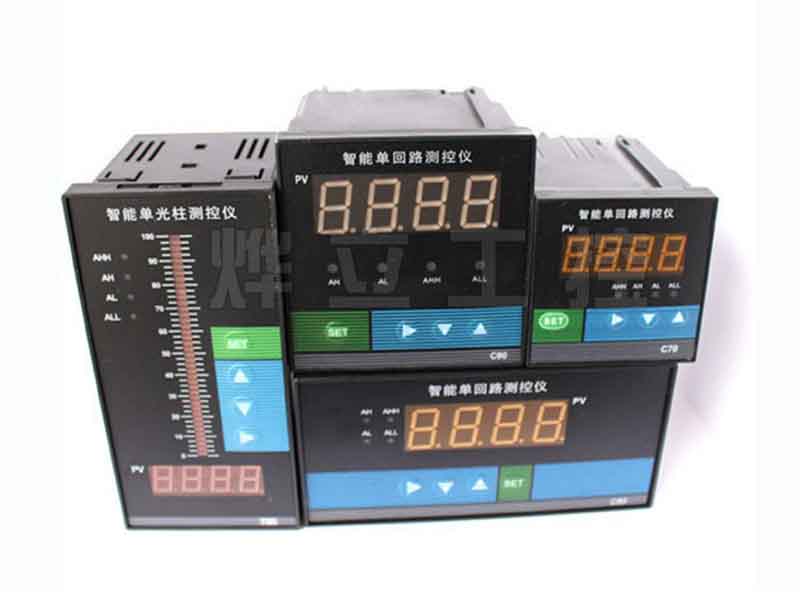

YL-TS803型液位顯示控制儀的特點：
（1）YL-TS803系列智能數顯儀表又名“光柱顯示控制儀”或水位控制儀，是集液位顯示儀和液位控制儀為一體的智能儀表，同時集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），液位控制儀使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式，液位控制器功能全面實用，但液位控制器價格卻十分便宜，常規單光柱液位顯示儀每臺報價也就不到600元而已。
（2）YL-TS803型液位顯示控制儀采用萬能輸入無跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。
（3）YL-TS803型液位顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。

液位顯示控制儀原理
YL-TS803型液位顯示控制儀面板高清刻度0~100%光柱顯示方式直觀顯示液位量程(如罐體內部液位高度，水池內部水位高度等)，底部大屏高亮度LED數值顯示，4路報警燈在有報警狀態時，相應的紅燈亮起。磨砂質感面板面膜，加輕觸式按鈕，使您在使用調節紹興中儀的液位顯示控制儀時，體驗前所未有的舒適感，按鈕經過1萬次以上點擊測試無故障，包裝采用環保泡沫+原生紙漿，既牢固又漂亮。



YL-TS803液位顯示控制儀數顯表選型

產品型號	參數代碼										液位顯示控制儀參數說明
YL-TS	□□□-□□-□□-□□-□□
外形特征	8										160×80mm(橫)；80×160mm(豎)
控制作用	01 03 04										測量顯示 三位式控制 四限控制或四限報警輸出
通訊方式	□										請參見"通訊方式"
輸出方式	□										請參見"變送輸出方式"
輸入類型	□□										請參見"輸入類型"
第一報警方式	N H L										無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L）
第二報警方式	N H L										無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L）
饋電輸出	P										DC24V饋電輸出
供電方式	W T 省略										DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略）
顯示方式	X 省略										橫式液位顯示控制儀 豎式液位顯示控制儀

輸入類型表

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～9999d
02	S	0～1600℃	10	Cu50	-50.0～150.0℃	18	特殊規格	用戶特定
03	K	0～1300℃	11	Cu100	-50.0～150.0℃	19	4～20mA開方	-1999～9999d
04	E	0～1000℃	12	4～20mA	-1999～9999d	20	0～10mA開方	-1999～9999d
05	T	-200～400℃	13	0～10mA	-1999～9999d	21	1～5V開方	-1999～9999d
06	J	0～1200℃	14	1～5V	-1999～9999d	22	0～5V開方	-1999～9999d
07	Wre	0～2300℃	15	0～5V	-1999～9999d	23	可切換輸入	詳見下表
08	Pt100	-200～650℃	16	0～20mA	-1999～9999d	24	頻率輸入	0～5kHz

全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1～5V	18	1～5V開方
02	S	06	J	10	Cu50	15	0～5V	19	0～5V開方
03	K	07	WRe	12	4～20mA	16	4～20mA開方
04	E	08	Pt100	13	0～10mA	17	0～10mA開方

變送輸出

選型代碼	0	2	3	4	5	8
輸出方式	無輸出	4～20mA	0～10mA	1～5V	0～5V	特殊規格

通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

YL-TS803數顯表選型說明

1、同種分度號，選型代碼和儀表編程代碼不同，在液位顯示控制儀設定時請注意。
2、四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。（四限控制/報警僅C80、TS80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）。
3、常用型號：
①YL-TS803-00-12-HL(配套WMY-B或WMY-A或WMY-C系列液位變送器，帶上下限繼電器報警，AC220V電源供電)。
②YL-TS801-00-12-N-P：光柱液位測量顯示，儀表無通訊，無變送輸出，4-20mA電流輸入，帶饋電DC24V輸出，儀表為外型為160×80mm橫式。
③YL-TS801-02-03-N：光柱測量顯示，儀表無通訊，帶4-20mA變送輸出，K分度號輸入，AC220V供電，儀表外型為豎式80×160mm。
④YL-TS803-01-08-HL：液位測量顯示和控制，儀表無通訊，無變送輸出，Pt100輸入，帶上/下限報警（控制輸出），AC220V供電，外型為160×80mm橫式。
⑤YL-TS803-02-12-HL：液位測量顯示和控制，儀表無通訊，帶4-20mA變送輸出，Pt100輸入，帶上/下限控制輸出，AC220V供電，外型為80×160mm豎式。
⑥YL-TS804-01-12-HHLL-P：液位帶光柱測量顯示和控制，儀表無通訊及變送輸出，4-20mA輸入，帶四限控制輸出（上上限報警、上限報警、下限報警和下下限報警），AC220V供電，帶饋電DC24V輸出。
錯誤型號舉例：YL-TS801-00-12-HL-P
選型錯誤原因：光柱顯示儀ST801不具備報警功能（型號中代碼的：HL）
正確型號舉例：YL-TS803-01-12-HL-P

燁立液位顯示控制儀接線說明

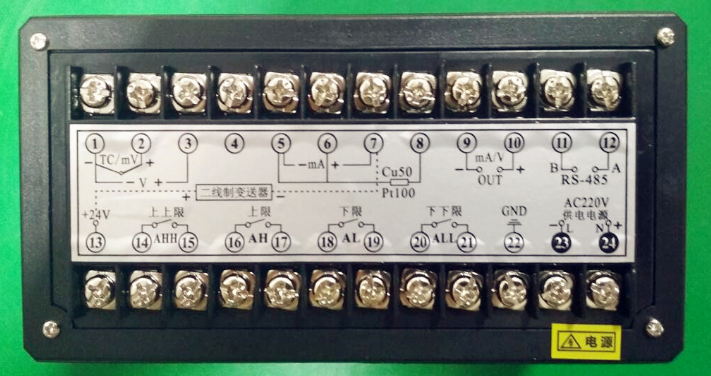

型號	YL-C803（橫式）	智能液位控制儀接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g	液位顯示控制儀接線示意圖

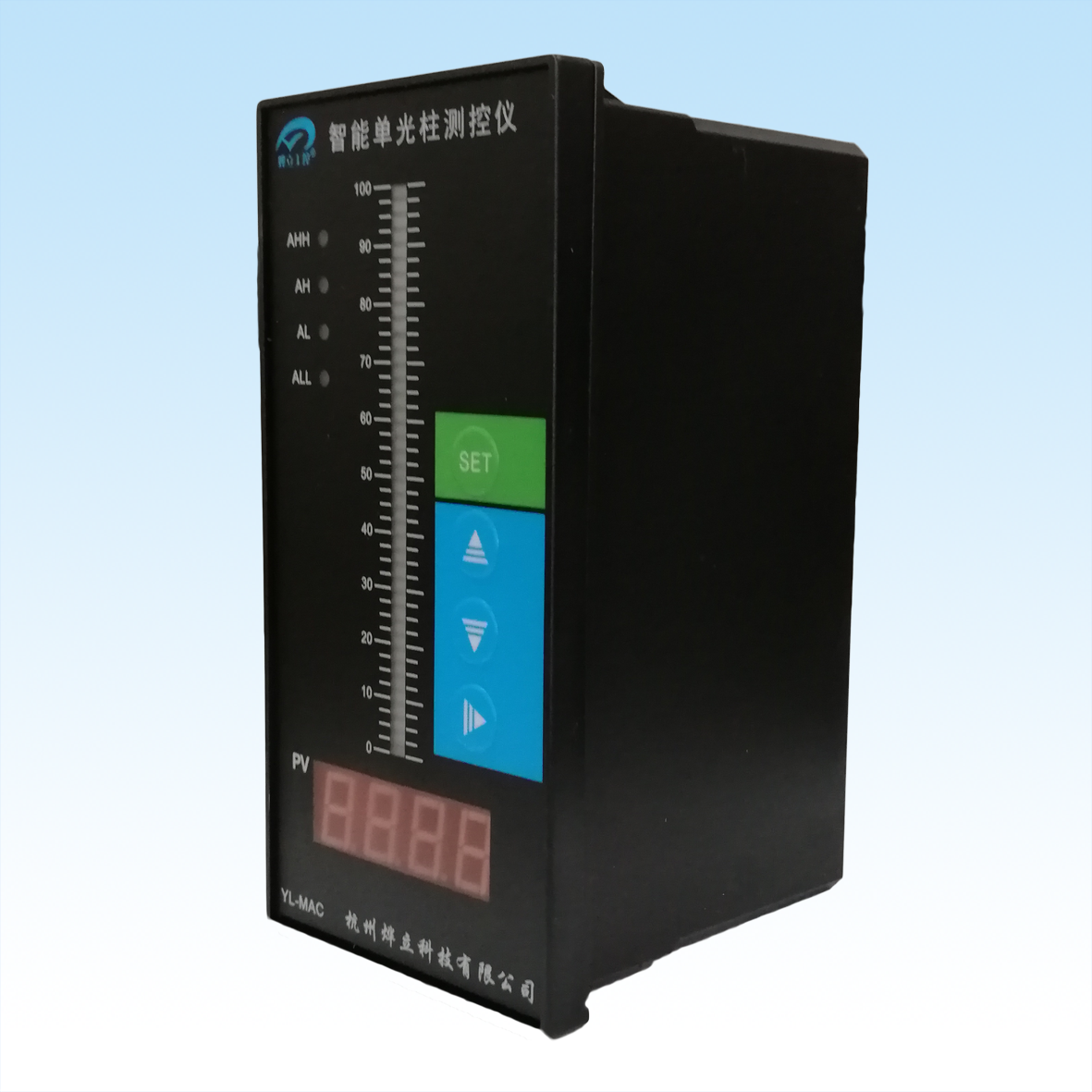

型號	YL-TS803（豎式）
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g
